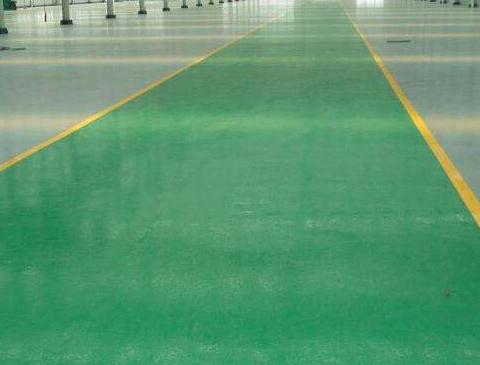

環(huán)氧砂漿平涂地坪特性與施工步驟

環(huán)氧砂漿平涂地坪施工的時(shí)候?qū)Νh(huán)境溫度沒(méi)有太高的要求，同時(shí)施工和調(diào)配過(guò)程中不會(huì)對(duì)站在工具上，進(jìn)一步的提高了施工的效率，且使用后無(wú)毒無(wú)害，不會(huì)對(duì)環(huán)境造成污染，環(huán)氧砂漿平涂地坪施工之前，要先對(duì)基面進(jìn)行打磨清潔處理，然后在分層涂抹地坪漆，下面詳細(xì)介紹。

一、環(huán)氧砂漿平涂地坪主要特性

1、常溫施工：常溫條件下各組分材料、施工器具及混凝土基面均不需要加熱，易于施工操作。

2、不粘器具、施工方便快捷：外觀顏色與混凝土基本一致，施工時(shí)類(lèi)似于水泥砂漿不粘工器具，成品包裝，使用操作簡(jiǎn)單，施工方便快捷，施工面平整、光潔，易于保證施工質(zhì)量。

3、無(wú)毒、無(wú)污染：國(guó)家建筑材料測(cè)試中心的毒性試驗(yàn)檢測(cè)結(jié)果表明：NE-Ⅱ型環(huán)氧砂漿的各項(xiàng)主要毒性成份的含量均遠(yuǎn)低于國(guó)家室內(nèi)裝修材料標(biāo)準(zhǔn)。

4、柔韌性良好：具有良好的柔韌性和抗沖擊性能，能夠抵抗外力引起的變形，降低體系產(chǎn)生的內(nèi)應(yīng)力，提高材料的適應(yīng)性能。

5、與混凝土的匹配性和耐久性能優(yōu)良：具有良好的抗老化和抗碳化性能，其線性熱膨脹系數(shù)(9、2×10-6/℃)較普通環(huán)氧砂漿(一般為[30~60]×10-6/℃)大大降低，與混凝土(一般為[8~11]×10-6/℃)基本一致，涂層能與混凝土在不同溫度條件下實(shí)現(xiàn)同步變形，避免了因兩種材料的脹縮性能差異太大而使界面應(yīng)力過(guò)大，造成涂層脫空、開(kāi)裂。

6、主要力學(xué)性能優(yōu)良：主要力學(xué)性能優(yōu)良，抗沖磨強(qiáng)度是C50硅粉混凝土的3~5倍，與混凝土粘結(jié)牢固。

7、產(chǎn)品系列化：系列化產(chǎn)品能夠適用于干燥面、潮濕面、低溫環(huán)境以及抗推移質(zhì)等不同條件下的施工需要。

二、環(huán)氧砂漿平涂地坪施工步驟

1、基面處理：將原有地面上的雜物，必須處理完全;對(duì)較為光滑的基礎(chǔ)地面應(yīng)進(jìn)行打磨處理，以增加原始地面與Epoxy的粘接強(qiáng)度。用2m靠尺檢查，高區(qū)部分用磨光機(jī)磨平，粉塵用小型工業(yè)吸塵器吸凈。

2、滾刷環(huán)氧樹(shù)脂底涂：將環(huán)氧樹(shù)脂和固化劑按比例調(diào)配好，把調(diào)配好的環(huán)氧樹(shù)脂底涂用平刀或滾筒均勻地涂布在干凈、干燥且粗糙的地面上，待其自然固化。固化時(shí)間為8小時(shí)為宜。檢查底涂涂布情況，如有被基礎(chǔ)地面完全吸收的現(xiàn)象須重新涂布。

3、批刮環(huán)氧中涂砂漿：將中涂材料按比例混合攪拌均勻后，把6號(hào)硅質(zhì)石英砂按一定比例放入中涂材料中攪拌均勻，攤鋪在地上，然后用平板刮刀平鋪于底涂之上，使其平整并與底涂粘接為一體，等其徹底固化。

4、打磨中涂砂漿層：用各式打磨機(jī)粗磨中涂砂漿層，磨去砂漿層的刮刀痕、跳刀印，用工業(yè)吸塵器或掃帚除塵，為下道工序做準(zhǔn)備。

5、批刮中涂膩?zhàn)樱河铆h(huán)氧樹(shù)脂中涂料調(diào)和適當(dāng)膩?zhàn)臃郏�以不干不稀為宜，用平板刮刀均勻的把膩�(zhàn)优�刮在中涂砂漿層上，以獲得一個(gè)平整細(xì)膩的涂層，為上面涂層做準(zhǔn)備。

6、打磨中涂膩?zhàn)訉樱河酶魇酱蚰�機(jī)細(xì)磨、拋光中涂層，用工業(yè)吸塵器或掃帚除塵，以獲得一個(gè)干凈的表層。
